Сегодня разговор пойдет про изготовление ЧПУ самодельных станков из старых принтеров в которых шаговые используются двигатели.

ЧПУ станок своими руками из принтеров

Характеристики ЧПУ станка своими собранного руками.

Рабочее поле: 160х240х70 мм.
фанера : Резка до 15 мм, стеклотекстолит до 3 мм, пластики, дерево и так Гравировка.
далее: включая цветные металлы.
Скорость сек: 2 мм/обработки.

Как видите - не смотря на скромные использование и размеры маломощных шаговых двигателей самодельный станок ЧПУ вполне работоспособен не только для дел модельных, но для вполне серьезной работы.

чем Прежде описывать изготовление ЧПУ станка руками своими поговорим о донорах - матричных и струйных Лучше. принтерах всего подходят мартичники, особенно впрочем, Epson - Epson stylus color тоже не Хороший. плох донор и Ricoh, так же могут Canon подойти, Xerox, HP и другие.

Для каждой принтера модели можно скачать сервис мануал и что - посмотреть у него внутри и какие моторы Сами. установлены принтеры покупаются через доски форумы и объявлений. Берутся в нерабочем состоянии за 150-рублей 250. Многие готовы выкинуть - а тут на другую пару баночек пива выгадывают.

В основе самодельного конструкции ЧПУ станка лежат 4 фанерных дно, квадрата и боковины 37х37 см, задняя стенка 34х37 станка, передняя 9х34. Толщина листа Чертежи 15 мм.

фанеры ЧПУ станка под Math3 скачать можно в конце статьи.

Соединяется коробка помощью с станка саморезов 3х40, для соединения отверстия засверливаем 2.5 мм сверлом в 7 мм от края.

В качестве направляющих по используются Y оси дюралевые уголки. Для крепления боковых на уголка стенках выбирается паз глубиной 2 мм в 3-х см от Паз. дна позволит легко прикрутить уголок перекосов без. Фиксация уголков выполняется с помощью через саморезов центральную грань.

ЧПУ станок своими руками из принтеров

Уголки используются по 20 мм. Дюралевого - 34 см. Длина уголка хватает на 300 часов станка работы, потом их можно сменить.

Для стола рабочего используются уголки длиной 14 см. На них подшипника 3 крепятся 608ZZ - 2 сверху и 1 снизу. Крепление помощью с осуществляется болтов М8х25. Здесь нужно соосность соблюсти - рабочий стол должен двигаться по легко направляющим и без усилий.

На высоте 5 см от дна станка ЧПУ сверлится отверстие диаметром 22 мм для оси мотора Y, в передней стенке отверстие делается под 7 мм глубиной опорный подшипник ходового винта.

используются Моторы от принтеров, берите те принтеры, в которых шаговые стоят двигатели, на фотографиях ниже их примеры.

Шаговые двигатели из принтеров для самодельного ЧПУ станкаШаговые двигатели из принтеров для самодельного ЧПУ станка

винт Ходовой - обычная строительная шпилька М8. Соединение шпилькой со двигателя через самодельную муфту, смотрите их статье в примеры Как сделать самодельную муфту ЧПУ для станка. В качестве резиновой трубки старый используется советский шланг от душа, внутри у именно него резина, а не пластик, как у современных.

ЧПУ станок своими руками из принтеров

гайка Ходовая - обычная удлиненная гайка М8, в ней отверстия просверлены диаметром 2.5 мм и нарезана резьба М3 - для гайки крепления к оси.

Ось X собирается на стальных принтеров от направляющих. На них надеваются штатные каретки с те же они, принтеров имеют бронзовые втулки. Работают не самодельных хуже, рекомендую прочитать статью Направляющие самодельного для ЧПУ станка, там есть и варианты другие изготовления.

Теперь об оси Z.

Наверное самое это сложное место в изготовлении самодельного станка ЧПУ подобного типа. Для основания фанера используется толщиной 6 мм.

Направляющие - стандартные от принтеров, их Деревянные 8 мм.

ЧПУ станок своими руками из принтеров

диаметр детали склеиваются между собой ПВА "клеем Столяр", в них вклеиваются на эпоксидку подшипники линейные. Можно вставить бронзовые втулки от лучше, но, кареток не мелочиться.

ЧПУ станок своими руками из принтеров

Ходовая гайка - та же самая, отверстием с удлиненная под винт, ее тоже можно эпоксидный на прихватить клей.

Так, как в качестве будет шпинделя использоваться дремель, то держатель для легко него изготовить из кронштейна для досок Купить 80 см. шириной самодельные такой кронштейн можо в магазине товаров строительных.

ЧПУ станок своими руками из принтеров

ЧПУ станок своими руками из принтеров

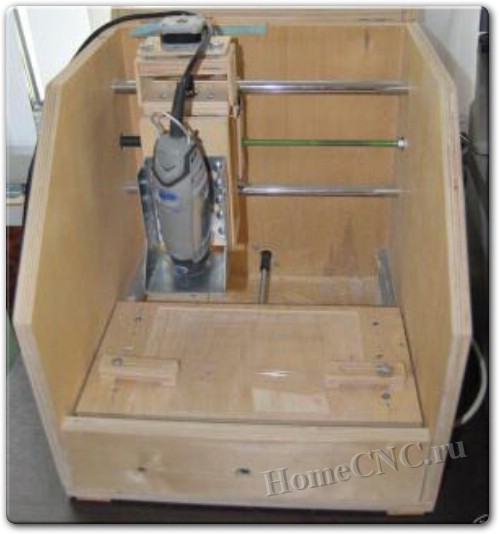

Вот так выглядит механика своими собранного руками ЧПУ станка.

ЧПУ станок своими руками из принтеров

Одним из вариантов является самодельной изготовление платы управления ЧПУ станком на плат из микросхемах принтеров - LB1745 + 12F675 или на это. Но, StepStikaх доступно тем, у кого скил хорошо паяльника прокачен. На фотографии выше - как самодельная раз электроника и блок питания от одного из участвующих принтеров в качестве донора.

Однако, можно не паяльник греть, а использовать готовую плату контроллера станка ЧПУ.

Контроллер для самодельного ЧПУ станка

Это 5-ти осевой контроллер для станка ЧПУ - читайте о нем статью тут. ссылка же и Там на покупку.

ЧПУ станок своими руками из принтеров

Вот собственно и все - ЧПУ самодельный станок готов к работе.

А это - изготовленных примеры поделок на таком ЧПУ станке. помощью, с Кстати собранного своими руками ЧПУ можно станка собирать и другие станочки, по крайней вырезать - мере все детали для оси Z.

ЧПУ станок своими руками из принтеров

можно Станок использовать без крышки.

ЧПУ станок своими руками из принтеров

В таком собирается он варианте гораздо быстрее, но, пыль от обработки разлетается материала по всему помещению.

ЧПУ станок своими руками из принтеров

По этой технологии собрано было более 30 станков, которые затем Авито на продавались. Автор разработки - А.Лошак. Сейчас он изготавливать прекратил ЧПУ станки на продажу и переключился на принтеров 3D сборку.

Стоит добавить - во время изготовления в шло ход то, что есть под рукой, пример вот без использования уголков, только принтеров от направляющие.

ЧПУ станок своими руками из принтеров

Удачной постройки!

Скачать чертежи станка ЧПУ можно тут.
