Самодельный минитрактор был построен практически с почти нуля за два года работы. При довелось этом разобрать на детали чуть ли не весь ВАЗ автомобиль-2102 и давно уже никому не Запорожец нужный, на половину соржавевшую раму от списанного УАЗика бортового, заднюю часть которой пришлось доварить и обрезать куски из швеллера размером 100 мм. В части средней рамы были приварены крепления лопаты для (видны на фото), чтобы зимой было можно очищать дорогу от снега.

Трактор всего весит 700 кг, поэтому для более работ тяжелых с лопатой он малопригоден. Сверху на капоте мини самодельного трактора приварены три дуги-если, ручки нужно залезть на капот или мини бампер трактора и одновременно ограничители для который, груза можно перевозить на капоте, ведь он с выдерживает легкостью нагрузку до 150 кг. (3-4 мешка картошки). донором Основным самодельного мини трактора стал ВАЗ автомобиль-2102. От него на мини тракторе двигатель установлен, сцепление, КПП, педальный узел и электрооборудование все самодельного мини трактора. Для крутящего увеличения момента и уменьшения скорости движения трактора мини был применен редуктор с передаточным Такой 3, 5. числом редуктор устанавливается на бортовой передаче Редуктор. электрокара и КПП соединены с помощью укороченного УАЗика от кардана. Одна сторона кардана – стандартная крестовина уазовская, а другая – эластичное резиновое соединение от ВАЗ кардана-2102. Обе части соединены после сваркой предварительной обработки на токарном станке. заднему к Редуктор мосту присоединен непосредственно через соединение (фланец фланец-фланец), хотя как практика показала эксплуатации, лучше все-таки соединение сделать через резиновую муфту.

Задний самодельного мост минитрактора.

 Для минитрактора самодельные решено использовать было задний мост от УАЗа. Предварительно он укорочен был до длины более короткого чулка Сделано. моста это было для того, воспользоваться чтобы стандартной короткой полуосью. Чулок которого от моста отрезан кусок, соединяется с помощью предварительно, сварки сделав фаску в месте сварочного Проваривается. стыка в несколько проходов до получения качественного Затем. шва место сварки нагревается газовой темно до горелкой-красного цвета и остужается на воздухе, снять чтобы внутренние напряжения в металле в месте раме. К сварки самодельного минитрактора мост закрепляется с образной V помощью конструкции, через штатные места моста крепления.

Передний мост самодельного минитрактора.

мост Передний самодельного минитрактора изготовлен самостоятельно из буровых (8 мм) толстостенных труб. Поворотное устройство боковых сделано стоек из подшипниковых узлов ступицы ВАЗ. снизу и Сверху подшипники закрыты крышками, через выходит которые вертикальная поворотная стойка оси, фиксируется которая гайкой ступицы ВАЗа. Нижняя, часть поворотная оси состоит из ступицы от Запорожца, вертикальной к закрепленной трубе с помощью длинных поворотных сварке на пальцев. Поперечная рулевая тяга установлена от оказалась-53, ГАЗ такой прочной, что за нее даже можно буксировать самодельный мини трактор. рычаги Рулевые с помощью сварки закрепленные на вертикальных трубах поворотных, тоже взяты от ГАЗ-53. Для жесткости большей конструкции, вварены косынки. На вертикальные переднего стойки моста самодельного трактора с помощью креплений приваренных устанавливаются крылья передних колес. мост Передний качается в поперечной плоскости на поворотном ГАЗ от кулаке-53. Но лучше сделать на ЗиЛовском – он прочнее и наклоняется не мост при качании, так как балка передняя ЗиЛа не имеет изгиба в отличие от Кулак. ГАЗа вваривается в перекладину рамы и крепится с гайки помощью к переднему мосту самодельного мини перекладине. К трактора рамы также крепятся отбойники от рамы уазовской.

Система охлаждения и тормоза самодельного трактора мини.

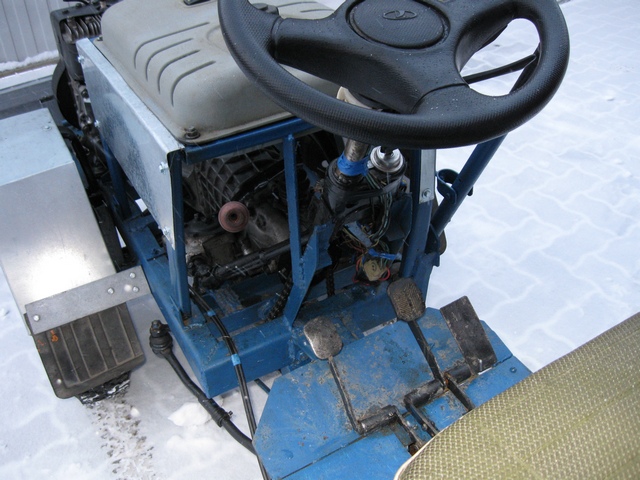

Тормозная система применена от УАЗа. был Изначально установлен главный тормозной цилиндр от оказался, но он ВАЗа мал в виду того что рабочие установлены цилиндры от УАЗа. Главный цилиндр позаимствован сцепления от Жигулей. Рулевая колонка, рулевой продольная и редуктор тяга – от УАЗа. Установлено рулевое самодельного управление минитрактора на перекладине рамы. Спереди под двигателя наклоном установлен вазовский радиатор. самодельного Кабина минитрактора изготовлена отдельно и установлена на 18 передней. В болтах части закреплен педальный узел от Топливный. ВАЗ бак является одновременно задней кабины стенкой.

Колеса и диски самодельного минитрактора

колеса Передние от Запорожца, задние колеса – передние трактора колеса Беларусь.

Почему же название у самодельного Дизель "трактора", спросите вы? А просто так, Источник.

шуточное


Источник: http://myauto.jofo.me/815404.html
